特征

1、支持高密度贴装，实现高速、高精度、稳定的点胶

● 高速

点胶节拍时间

0.07sec/shot

● 高精度

点胶精度

±0.05mm（µ+3σ）

● 稳定点胶

加热器组件

通过高精度的温度控制，使得粘接剂的状态保持稳定，实现稳定的供料。

● 测试点及站（选配）

备有胶点直径的识别反馈功能。可对点胶的关态进行预测，从而控制点胶量，实现高精度的稳定点胶。

2、具备非接触式点胶、划线点胶等多种功能，可满足各种用途

● 点胶头

可根据生产形式，选择2点胶头（标准）或者3点胶头（选配）机型。

该点胶头能够广泛对应各种胶液，采用独立Z轴&R轴伺服控制，是一种万能型高精度点胶头。

由于其针筒和点胶嘴采用直接安装方式，非常便于清扫及维修。

● 非接触式点胶（选配）

适用于在高密度贴装等无法使用止动装置情况下的点胶作业，可针对凹陷基板、已贴装元件的基板进行点胶。

● 划线点胶（选配）

可根据基板的形状进行线状点胶。适用于屏蔽罩固定、填充、绝缘等各种用途。

● 激光装置

通过激光照射，可对基板面的高度及基板弯曲进行检测，从而实现高精度的非接触式点胶及划线点胶。

● 针筒

支持各种容量的针筒。可根据用途选择适当的针筒。

● 点胶嘴

可根据点胶图形选择适当的点胶嘴。

● 数字式压力计

是一种可实现精密点胶的高精度数字式压力计。

3、支持雅马哈SMT软件及生产线互联功能，实现高效生产

● 与贴片机的数据互联

可以简便地将雅马哈贴片机的贴装数据变换为点胶数据，削减了生产准备的时间。

● IT Option

是一种能够使贴装生产线的生产率和可靠性均得到提高的支援工具。非常有助于实现免技能化、省人化和提高贴装品质，而且支持设备之上的在线作业。

● 坏板标记转送功能

可将YSD识别的坏板标记信息转送到贴片机上，从而削减整个生产线的时间损耗、提高生产率。

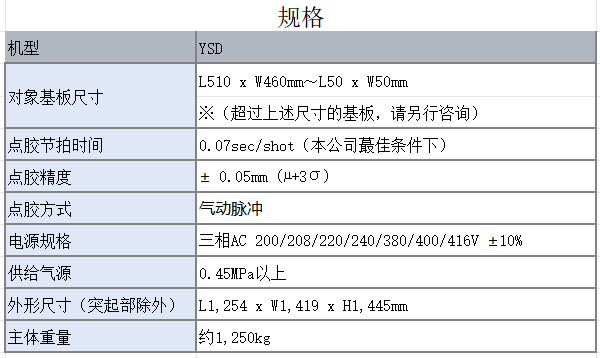

规格，外部尺寸
